Ozonator Trioxygene z komorą na przedmioty, ekranem dotykowym HMI i terminalem płatniczym

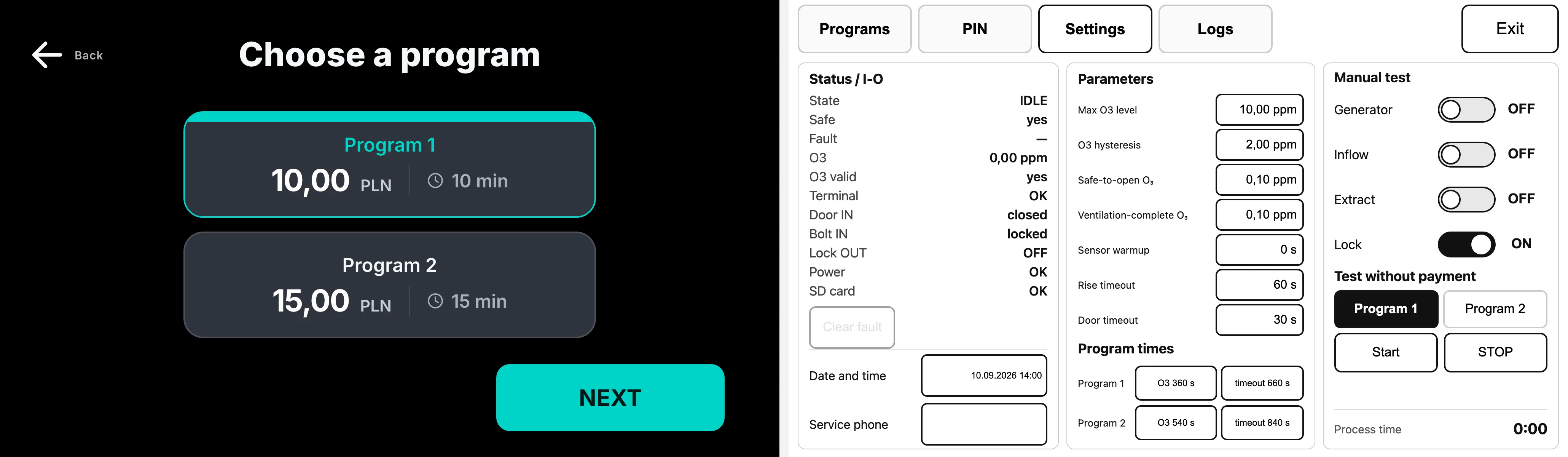

Angielski ekran wyboru programu ozonatora Trioxygene

Trioxygene – software urządzenia do ozonowania

Klient: Trioxygene

Dla Trioxygene opracowaliśmy software urządzenia do ozonowania przedmiotów w zamkniętej komorze. Zakres połączył sterowanie procesem, integrację z hardware, lokalny backend/API, interfejs użytkownika i narzędzia serwisowe. Oprogramowanie zostało uruchomione i przetestowane na fizycznym urządzeniu.

Sterowanie urządzeniemHMIIntegracja z hardwareDiagnostyka

Urządzenie i cel projektu

Producent posiadał prototyp urządzenia ozonującego, ale nie dysponował własnym zespołem programistów i projektantów. Renau Digital wsparło dobór hardware oraz przejęło projektowanie, wykonanie, integrację i testowanie oprogramowania na rzeczywistym urządzeniu. Software obsługuje cały przebieg usługi: od wyboru programu i załadunku komory po realizację cyklu, wentylację oraz udostępnienie przedmiotów użytkownikowi. System zaprojektowano do pracy lokalnej, bez stałego połączenia z internetem.

Zakres Renau Digital

Opracowaliśmy software wspierający codzienną obsługę urządzenia przez użytkowników, operatorów i serwis:

  • sterowanie przebiegiem procesu ozonowania
  • integracja software’u z urządzeniem
  • lokalny backend/API
  • dotykowy interfejs użytkownika i widoki serwisowe
  • materiały graficzne i animacje HMI
  • integracja z terminalem płatniczym oraz obsługa wariantów z płatnościami i bez płatności
  • konfiguracja programów pracy
  • diagnostyka i aktualizacje oprogramowania
  • uruchomienie i testowanie software’u na fizycznym urządzeniu

Software dopasowany do urządzenia

Oprogramowanie łączy sterowanie procesem ozonowania z obsługą użytkownika i funkcjami serwisowymi. Interfejs dotykowy prowadzi przez kolejne etapy usługi, prezentuje stan urządzenia i przekazuje czytelne komunikaty. Całość została dopasowana do sposobu działania ozonatora oraz potrzeb jego użytkowników i operatorów. W projekcie wykorzystaliśmy Linux / Yocto.

Integracja z hardware i sterowanie procesem

Oprogramowanie koordynuje pracę urządzenia podczas kolejnych etapów cyklu. Uwzględnia informacje z podzespołów, warunki rozpoczęcia i zakończenia procesu oraz sytuacje wymagające reakcji operatora. Integracja z hardware pozwala powiązać obsługę użytkownika z rzeczywistym stanem maszyny. Jednym z istotnych aspektów projektu było zapewnienie przewidywalnego zachowania urządzenia w sytuacjach awaryjnych, takich jak utrata wiarygodnych danych pomiarowych. Opracowaliśmy logikę, która wykrywa takie sytuacje i odpowiednio zarządza pracą urządzenia, niezależnie od interfejsu HMI.

HMI i warianty płatności

Interfejs prowadzi użytkownika przez wybór programu, załadunek komory i przebieg cyklu, pokazując postęp oraz komunikaty urządzenia. Renau Digital przygotowało również materiały graficzne i animacje wykorzystane w HMI. Zakres obejmował integrację z terminalem płatniczym. Przygotowaliśmy wariant z obsługą płatności oraz wariant pozwalający korzystać z urządzenia bez etapu transakcji. Sposób obsługi jest dostosowany do wybranego modelu udostępniania usługi.

Zobacz HMI i obsługę urządzenia w praktyce — film producenta (YouTube).

Praca offline i obsługa serwisowa

Podstawowe funkcje urządzenia są dostępne bez stałego połączenia z internetem. Narzędzia serwisowe wspierają diagnostykę, przegląd zdarzeń, konfigurację programów i aktualizacje oprogramowania. Ułatwiają operatorom i serwisowi utrzymanie urządzenia oraz reagowanie na zgłoszenia.

Rezultat

Software został uruchomiony i przetestowany na fizycznym ozonatorze Trioxygene. Projekt objął sterowanie urządzeniem, lokalny backend/API, interfejs użytkownika, integrację z terminalem płatniczym, warianty obsługi płatności oraz narzędzia serwisowe, łącząc je w rozwiązanie wspierające obsługę całej usługi. Weryfikacja obejmowała testy hardware-in-the-loop (HIL) na urządzeniu, analizę logów rzeczywistych cykli oraz automatyczne testy scenariuszy błędów. Pozwoliło to sprawdzić działanie software’u we współpracy z fizycznym urządzeniem oraz reakcje logiki sterowania w scenariuszach błędów. Urządzenia Trioxygene zostały wprowadzone na rynek i są obecnie wykorzystywane przez odbiorców. Współpraca nie zakończyła się wraz z pierwszym wdrożeniem – Renau Digital nadal rozwija nowe funkcjonalności, wprowadza usprawnienia i modernizuje istniejące oprogramowanie zgodnie z potrzebami producenta.

Podsumowanie

Realizacja obejmuje kompletny software urządzenia: sterowanie procesem, integrację z hardware, lokalny backend/API, obsługę użytkownika oraz funkcje wspierające operatorów i serwis.
